domingo, 29 de marzo de 2015

Entrega de una Mecanica

El sábado 27 de marzo se efectuó un ejercicio con la finalidad de saber de manera exacta la entrega de los pitones de Mecánica (M-1) de la Primera Compañía del Cuerpo de Bomberos Metropolitano Sur.
La M fue alimentada por B-1 desde el estanque.


Escalera M-1 Iveco Magirus de 32 m de altura.
Bomba B-1 Renault Camiva CB-180 con estanque de 4000 litros.

 M-1 alimentada por B-1 desde el estanque.


Pitones probados:

Pitón Akron 70 mm no alcanzó a registrar 1.135 lpm (300 gpm).

Pitón original de la M con boquilla de 32 mm de diámetro registró 1500 lpm (400 gpm) con 4.1 bar (60 psi).

 Medición sin boquilla registró 2800 lpm (740 gpm)...

Con 2.7 bar (40 psi) de presion en la punta con 15 bar en la bomba.

Las pruebas fueron hechas a 30 m de altura con 60° de inclinación (la fotografía no corresponde a ésta inclinación).

Recomendaciones:

  • No superar los 10 bar de presión al alimentar la M si el pitón está diseñado para superar los 1.700 lpm a una baja presión.
  • No usar pitones que superen los 1.700 lpm (450 gpm).
  • Cargar la línea desde una presión baja (2 o 3 bar) para aumentar gradualmente hasta llegar a la presión de trabajo seguro.
  • Tener 2 boquillas apilables: Una pequeña para un departamento (24 mm) y otra de mayor entrega para un gran incendio (28 a 32 mm).
  • La alternativa al punto anterior, es tener un pitón de caudal regulable que entregue hasta 1.500 lpm en la máxima proyección de la escalera.

Observaciónes:

  • En el momento de mayor entrega el pitón comenzó a desplazarse hacia la derecha, dificultando su maniobrabilidad. (Esto sucedió cuando la presion superó los 10 bar en la bomba).
  • Hubo pruebas a 15 m, pronto publicaré esas lecturas porque no tengo esa información.

MTB



jueves, 26 de marzo de 2015

Ejercicio Entrega De Líneas De Ataque. Parte 2


Maquinas de la Tercera Compañía de Bomberos de Quilicura.


El sábado 21 de marzo se realizó la segunda parte del ejercicio de entrega de líneas de ataque. En ésta oportunidad se trabajó con la bomba Man Jacinto denominada BX-3 es la de color verde.
Se registró el tiempo de descarga desde el estanque de 3.500 litros, ademas se midió el caudal y presion durante cada descarga.

¿Por qué es importante saber cuánto rinde la bomba sólo con el estanque?
Es importante para dar un buen primer golpe al incendio conocido como Blitz Attack yo lo llamó "Efecto Retrete".


El ejercicio se llevó a cabo con éstas herramientas:

BX-3 Man - Jacinto (verde).

 Bomba Godiva P2 3010 (bajada del estanque de 110 mm) de BX-3.

Flujometros digitales marca TFT Sho Flow de 38 mm con storz 52 mm y Sho Flow de 65 mm con storz 75 mm.

Todas las líneas de ataque median 45 m de longitud (3 tiras de 15 m)


Flujometro de 65 mm fue usado en las pruebas 2, 3, 4, 5, 6, 10, 11 y 12.

Flujometro Sho Flow  38 mm fue usado en las pruebas 1, 7, 8 y 9. (Gentileza de Alejandro Krebs)

Pitón "Big 3" participó en las pruebas 7 y 11.


Prueba 1:

Pitónes: 2 TFT dual Force HD VPGI
Presión Bomba: 8 bar
N° de Líneas: 2 paralelas
Diametro mangueras: 52 mm
Selector caudal: Baja (rojo)
Tiempo en descargar estanque: 2 min 50 seg


Cada línea alcanzó 757 (200 gpm) a 4,5 bar (65 libras)


 Prueba 2:

Pitón: Pok
Presion Bomba: 8 bar
N° de Líneas: 2 alimentadoras.
Diametro mangueras: 70 mm
Selector caudal: 2000 lpm
Tiempo en descargar estanque: 1 min 35 seg


Pitón ajustado a 2000 lpm

1.930 lpm (510 gpm) a 5.5 bar (80 libras) abastecido por 2 líneas.

Prueba 3:

Pitón: Monitor Pok
Presion Bomba: 8 bar
N° de Líneas: 2 alimentadoras.
Diametro mangueras: 70 mm
Selector caudal: 3000 lpm
Tiempo en descargar estanque: 1 min 20 seg


Abastecido por 2 líneas de 70 mm entregando 2.600 lpm (675 gpm) a 5.5 bar (80 psi)

Prueba 4:

Pitón: Monitor Pok
Presion Bomba: 10 bar
N° de Líneas: 2 alimentadoras.
Diametro mangueras: 70 mm
Selector caudal: 3000 lpm
Tiempo en descargar estanque: 1 min 18 seg


3.600 lpm (960 gpm) a 8 bar (120 psi)

 Prueba 5:

Pitón: Monitor Pok
Presion Bomba: 12 bar
N° de Líneas: 2 alimentadoras.
Diametro mangueras: 70 mm
Selector caudal: 3000 lpm
Tiempo en descargar estanque: 1min 12 seg


3.580 lpm (945 gpm) a 8.96 (130 psi)

Prueba 6:

Pitón: Monitor Pok
Presion Bomba: 10 bar
N° de Líneas: 2 alimentadoras.
Diametro mangueras: 70 mm
Selector caudal: Sin Boquilla (Sin Cachota)
Tiempo en descargar estanque:¿1 min 1 seg?


Sin Boquilla

El record de la jornada, un buen chorro para una fábrica o galpón.

4.807 lpm (1270 gpm) a 6.8 bar (100 psi)

Prueba 7:

Pitón: Big 3
Presion Bomba: 8 bar
N° de Líneas: 1 simple
Diametro mangueras: 52 mm
Boquilla: 18 mm
Tiempo en descargar estanque: 3 min 43 seg

850 lpm (225 gpm) a 4.1 bar (60 psi)

Prueba 8:

Pitón: TFT dual Force HD VPGI
Presion Bomba: 8 bar
N° de Líneas: 1 simple
Diametro mangueras: 52 mm
Selector caudal: Baja (rojo)
Tiempo en descargar estanque: 3 min 58 seg


814 lpm (215 gpm) a 4.5 bar (65 psi)

Prueba 9:

Pitón: Ruso
Presion Bomba: 8 bar
N° de Líneas: 1 simple
Diametro mangueras: 52 mm
Boquilla; 28 mm
Tiempo en descargar estanque: 3 min 35 seg

1.040 lpm (275 gpm) a 3.8 bar (55 libras)

 Excelentes registros para una línea ofensiva.

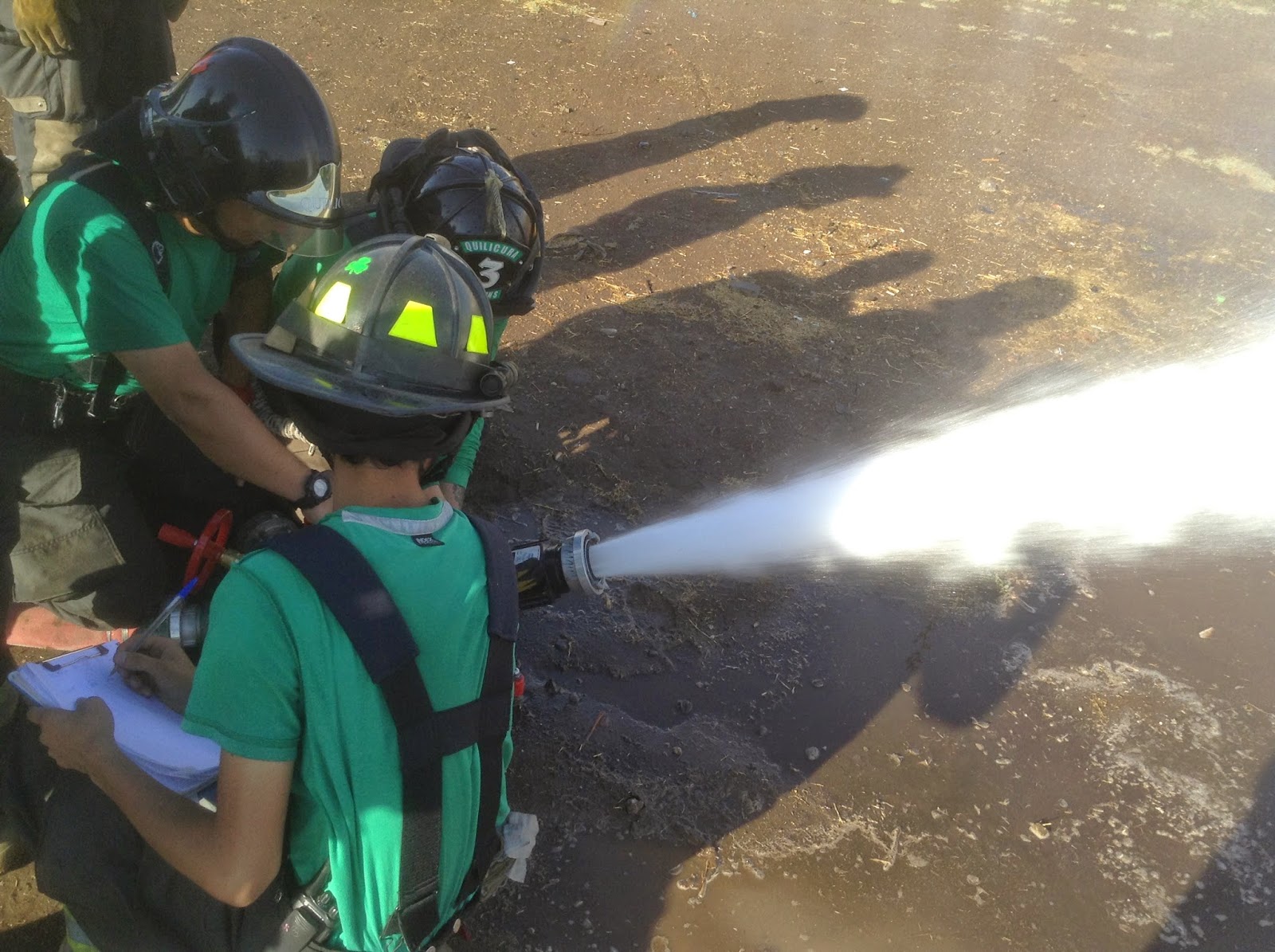

Flujometro y el ruso.


Prueba 10:

Pitón: Monitor Pok
Presion Bomba: 10 bar
N° de Líneas: 1 simple
Diametro mangueras: 70 mm
Selector caudal: 3000 lpm
Tiempo en descargar estanque: 1 min 40 seg


Monitor Pok alimentado por una línea.

2.270 lpm (600 gpm) a 4 bar (60 libras)


Pruba 11:

Pitón: Big 3
Presion Bomba: 8 bar
N° de Líneas: 1 simple
Diametro mangueras: 70 mm
Boquilla: 18 mm
Tiempo en descargar estanque: No se finalizó la prueba, no vale la pena medirlo.


No se registró debido a la baja entrega (250 a 280 gpm).

Prueba 12:

Pitón: Ruso
Presion Bomba: 8 bar
N° de Líneas: 1 simple
Diametro mangueras: 70 mm
Boquilla: 28 mm
Tiempo en descargar estanque: 2 min 45 seg

1.250 lpm (330 gpm) a 5.8 bar (85 psi)

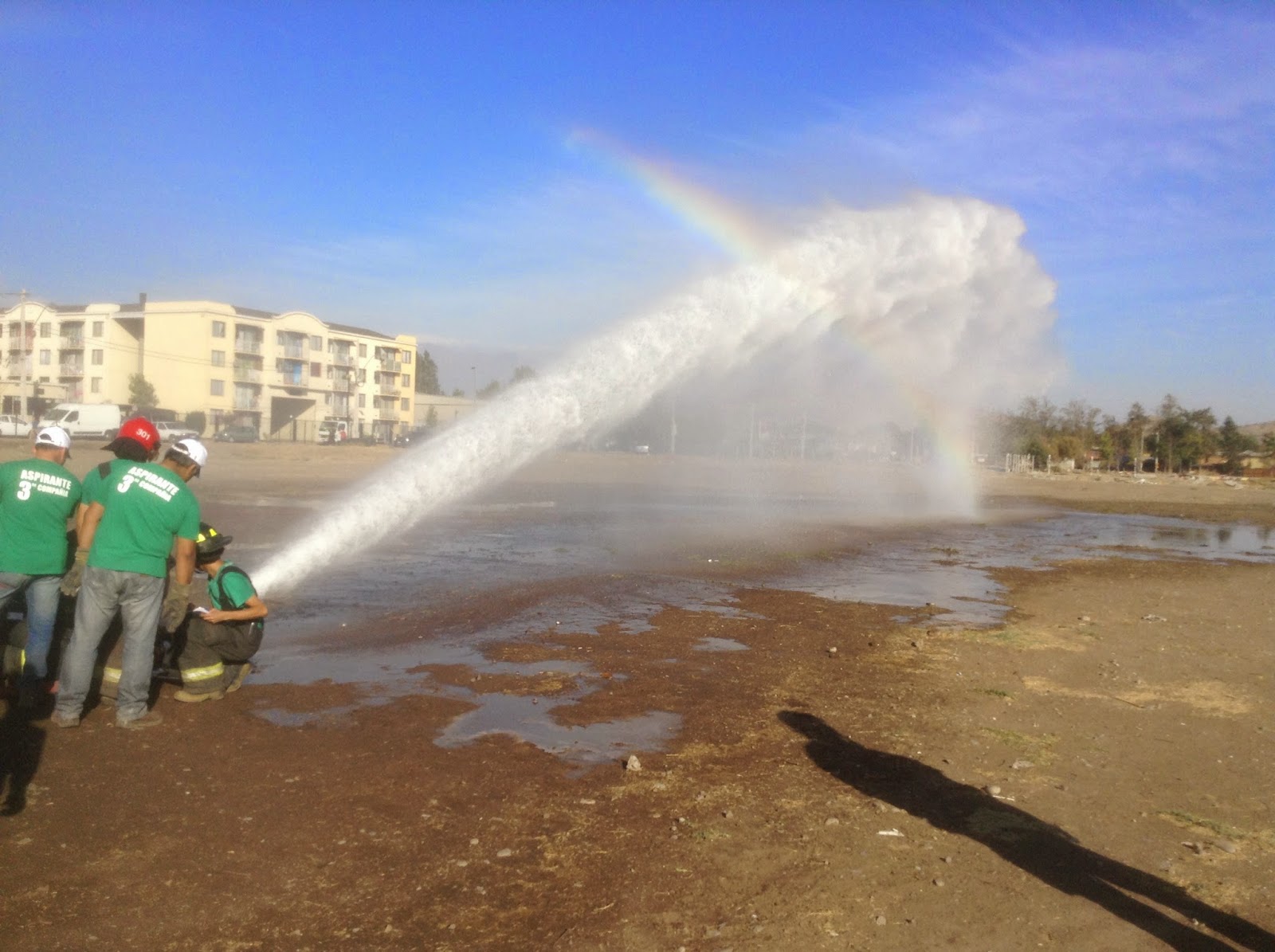

Pitón ruso en acción.

Pronto pondré las tablas comparativas de las pruebas.

Agradezco a todos los participantes y a todos aquellos que hicieron posible éste ejercicio.

MTB

Temas relacionados:

martes, 3 de marzo de 2015

Ejercicio Entrega De Líneas De Ataque.


El sábado 28 de febrero se realizó el ejercicio 1 sobre el rendimiento real de las líneas de ataque de 52 mm y 70 mm, comparando varios pitones manuales y un monitor, todo el material pertenece a la Tercera Compañía del Cuerpo de Bomberos de Quilicura.

Todas la mediciones fueron hechas con entregas desde el estanque. La intención fue medir el caudal verdadero de una típica línea de 45 metros de longitud con pitones manuales de gran entrega. Sabemos que el caudal nominal de una bomba es mayor, pero ...¿Cuánto entrega una líneas realmente?

El Ejercicio se llevó a cabo con éstas dos bombas:

B-3 Spartan bomba Hale (Bajada del estanque 75 mm):


BX-3 Man bomba Godiva Prima P2 3010 (bajada del estanque de 110 mm):


Pitones Utilizados:

TFT Dual Force HD-VPGI, storz 52 mm:
Es el único pitón que se midió con 52 y 70 mm.

Ruso, manguera 70 mm con storz 75 mm :


Protek 368, manguera 70 mm con storz 75 mm:


Monitor Pok:
Monitor ajustado en 1.000 lpm similar a los manuales.

Condiciones en las mediciones:

  • Una línea de 3 mangueras de 52 o 70 mm.
  • Entrega siempre desde el estanque "tank to pump".
  • Presión Bomba 8 bar con pitón cerrado.
  • Sho Flow (rango 1.135 - 4.731 lpm) ubicado junto al pitón.
  • Monitor ajustado en 1.000 lpm

Tabla de Entrega de líneas:

Bomba Hale B-3 (SPARTAN)

Bomba Godiva BX-3 (MAN)

 *     Monitor alimentado con 2 líneas.
NR   Flujometro No Registró, caudal inferior a 1.135 lpm.
-      No fue medido.


Conclusiones:
  • Si bien la bajada del estanque de BX-3 (110 mm) tuvo similar desalojo que B-3 (75 mm) con los pitones TFT, Ruso y Protek, debido a que el múltiple de salidas  (Discharge Manifold) es de menor diámetro.

  • No vale la pena armar un gran Monitor portátil, si la bajada del estanque es de 75 mm en el caso de la Bomba Hale (B-3).

  • En 45 m de 52 mm se pierden aprox. 2 bar.

  • En 45 m de 70 mm se pierden aprox. 1 bar.

  • Pitón TFT no llega a los 1135 lpm (NR), salvo en flush registró 1.249 lpm.

  • Nótese la diferencia de presión  del monitor POK cuando fue abastecido por la B (5.1 bar) y la BX (8 bar), bajo las mismas condiciones*.

  • Del punto anterior se puede deducir que BX-3 puede desalojar más caudal que B-3 "desde el estanque". En ésta oportunidad esa diferencia no fue medida.

  • En el próximo ejercicio el pitón monitor  se medirá en sus otras posiciones 2.000 y 3.000 lpm ademas se medirá cada bomba con 2 líneas de ataque.

Bomba Godiva con bajada de 110 mm, pero con múltiple de descarga de menor calibre.


La bomba Camiva en cambio tiene bajada de 65 mm (circulo amarillo), sin embargo, posee un gran múltiple de descarga (Manifold)

Notas:

Pitón Ruso con boquilla 28 mm otorgando gran caudal y buen alcance, ideal para un Blitz Attack con una persona.

Pitón Ruso en modo Flush entregó 2.006 lpm (530 gpm) con BX-3

Con el pitón "Hechizo" (boquilla 18 mm) el flujometro no registró caudal (NR). se estima que anduvo cerca de los 1.100 lpm.


Agradezco a la Compañía por darme la oportunidad de participar y compartir experiencias.

Rock & Roll!


Mauricio Torti Besnier
