Camión para abastecimiento y algo más.

Mejorando el flujo en las líneas de ataque

Tabla con la capacidad de flujo de los pitones de chorro sólidos alemanes.



Piton alemán sin la boquilla reguladora de flujo. Este pitón fue torneado hasta los 16 mm.

Pitón con regulador de flujo (boquilla 9 mm).
De pasadita lindos guantes.

Comúnmente a lo largo de todo Chile los bomberos trabajan con mangueras de 52 milímetros de diámetro, con pitones que permiten un desalojo nominal de 473 litros por minuto (aprox.125 gpm), pero ¿sabemos cuánta agua entrega una tira de éste diámetro?. La respuesta es aproximadamente de 1.500 lpm (400 gpm), puede presentar variaciones dependiendo de su calidad, antiguedad, longitud y presión dependiendo del agua disponible, el caudal mencionado es una cifra teórica, además distintos autores señalan algunas diferencias. Muchos creen que una manguera de 52 mm entrega hasta 900 lpm (250 gpm) ¡error, es mucho más!.

Quiero dejar claro: "Nosotros NO sacamos partido a nuestras líneas de ataque".
La solución está en seleccionar bien los pitones, considerar su capacidad de desalojo para que estén a la par con el diámetro de las tiras.

El cuello de botella.


En incendios grandes o relativamente grandes se nos viene automáticamente a la mente armar 70. ¡Bien! Pero, es pesado e incomodo y peor aun los pitones "70". ¿Permiten estos pitones una capacidad de flujo acorde al caudal de las grandes tiras?. lo más probable que no.

He visto que muchos pitones manuales "70" que conducen aprox. 950 lpm (250 gpm) y otros que ni siquiera alcanzan éste número, como por ejemplo los directos alemanes.
¿Para que tener tanto peso en la manguera si la capacidad de flujo del pitón es muy pobre? Asegurese de poner un pitón grande tambien. No se engañe si trabaja con una tira 75 mm, no necesariamente está liberando más caudal.
Para ataques defensivos use mangueras de 70 ó 75 mm  y pitón sobre 950 lpm.

Los pitones manuales recomendados para tiras de 52 mm entregan desde 800 a 1100 lpm (200 a 300 gpm).
Los pitones manuales recomendados para lineas de 65 mm a 75 mm otorgan un rango entre 950-1900 lpm (250-500 gpm).

Los pitones directos alemanes aportan poca agua, el pitón con unión de 75 mm a 5 bar da 800 lpm (211 gpm) sin boquilla y con boquilla permite el desalojo a la mitad (ver Fig. 1).

El piton directo de 52 mm a 5 bar entrega sólo 100 lpm con boquilla. Pienso que es por ésto que en la década de los 40 había incendios tan grandes.

¿Qué hacer cuándo escasean los pitones adecuados?

Si no tenemos el pitón óptimo para cada linea, una solución barata y rápida es colocar un traspaso "70/50" a la linea 38 o 52mm y poner un pitón correspondiente a una linea de mayor diámetro.

Ejemplo: Si tienes una linea de 52 mm, recomiendo poner el traspaso con un "75 mm" más conocido como "Pitón 70".

Si en tu bomba existen sólo pitones directos "Alemanes" mejóralos aun más sacando su boquilla (regulador de flujo) para aumentar al doble los lpm.

Los pitones con capacidad de flujo de 473 lpm (125 gpm) están diseñados para lineas de 38 mm (567 lpm). Por lo tanto, no es recomendable conectarlos a lineas de 52 mm, Estos son los pitones más comunes en todo Chile para operaciones de incendios estructurales.

También, a su vez, puedo mejorar el rendimiento del pitón utilizando una manguera de mayor diámetro al recomendado (menos turbulencia). Pero, la idea en rigor es sacarle el mayor provecho a las tiras livianas y flexibles con el fin que el pitonero arroje más agua y trabaje más cómodo.
Se recomienda que una línea manual no sobrepase los 1.324 lpm (350 gpm), por su gran fuerza de reacción.

La idea es arrojar más agua con una linea maniobrable. Dale una miradita a tus pitones ve cuanto entregan y a qué tiras están conectados, 52 o 70 mm.

Recuerda que en general las mangueras entregan más agua de la que imaginas, ya que, el pitón actua literalmente como un cuello de botella.

Fotos 2 y 3 de Andrés Lewin B.
Foto 6 de Julio González P.
El resto de las fotos son mias.

¡Cuidado en Halloween!

Recomendaciones

Chorritos

Otro incendio mal trabajado (aparentemente)

Las bombas que llegan son casi más grandes que la casa, sólo se emana una pequeña cantidad de humo. ¿A cuántos llamados llegamos en estas condiciones y no pasaron a mayor?

Mantengan la puerta "cerrada" mientras no transite nadie, tal como lo hacen los suecos.

El pitonero debe ir con otro hombre con un gancho para romper el cielo.

Haga una ventilación VERTICAL lo antes posible, NO HORIZONTAL con la puerta abierta.

La primera línea de ataque no puso agua en el fuego en el momento oprtuno, seguro que el pitón era de baja capacidad de flujo.

Algo no muestra el video, a simple vista era un llamadito simple de muy baja complejidad...

¿Quién manda a quién?

Tony Micelli intenta cambiar el servicio bomberil.

Armada Base Siempre ¿Para qué?

Protección Personal, ¿Y la linterna?

Hace un tiempo atrás, un canal de television local transmitió un docureality "132 atrapados por la realidad" donde se mostraban las acciones de los Cuerpos de bomberos principalmente del Cuerpo de Bomberos de Santiago (C.B.S.), quedando expuesto a un sinnúmero de comentarios buenos y malos sobre su actuar.

Gracias a éste programa televisivo y al foro en línea "El Bombero" donde se discutía principalmente el escaso uso de Equipos de Respiración Autocontenido (E.R.A.) por miembros del CBS, con el correr de los programas el uso fue aumentando, lo que está muy bien y puso fin en parte a una costumbre riesgosa de los voluntarios especialmente más antiguos.

El empleo del ERA pasó de ser esporádico a una costumbre de cada día, es una "herramienta" no menor y muy importante principalmente para los bomberos más jóvenes que deben combatir los incendios librandolos de los gases nocivos de la combustión.

Las Botas, Los guantes, pantalones, chaquetas, esclavinas, radios y el equipo de respiración (E.R.A.) son las piezas fundamentales en el equipo de protección personal (EPP) de un bombero...

.

¿Y la linterna? parece que la linterna no es parte elemental del bombero, cuando veo a mis compañeros casi ninguno utiliza linterna y recuerdo cuando mucho se habló del escaso uso del E.R.A. por parte nuestra, ahora el no uso de linternas pasa desapercibido especialmente por las guardias nocturnas.

En el caso de incendios "convencionales" no tiene que ser necesariamente una linterna muy cara o de marca, lo importante es tener una o un par "a mano", una en el casco y otra de mayor capacidad de iluminación en el pecho, por ejemplo.

En varios incendios y llamados por momentos fui el único con linterna, algunos me han pedido mi linterna en momentos cruciales de armadas de mangueras o ventilación. Sería muy tonto de mi parte pasársela a quien no se preocupó antes de tener su linterna personal y con pilas cargadas.

El trabajo bomberil es peligroso, sucio y generalmente a oscuras, todos deben tener su propia linterna.

Como dato para quienes no tienen pensado tener su propia linterna, les contaré que hace ya bastante tiempo atrás, en un incendio de noche en una casona antigua de dos pisos muy oscuros, quedé colgando en el segundo nivel. Pude haber resultado con varias fracturas, no creo que hubiese muerto, pero si facilmente pude quedar invalido, debido a no divisar un orificio en el piso, me ayudó la maniobra de abrir los brazos y afirmarme de una escala al momento de caer. Felizmente no me pasó nada, sólo fue el susto.

Éste soy yo con tres linternas: Casco, Pecho y Abdomen.

La linterna del abdomen permite iluminar al frente cuando gateas. (Foto: ltgov.vermont.gov)

Moraleja

.

-Tener siempre una linterna incluso en incendios de día.

-Caminar con precaución por techos y pisos, cuando la visibilidad sea escasa.

-Los focos de iluminacion a menudo resultan contraproducentes, encandilan impidiendo ver el camino, (algo está mal aquí).

-Si ven que un compañero se dirige a un lugar de inminente caída, por favor avísenle, en lo posible señalizar el área.

-Si caes abrir los brazos y piernas para detener la caída.

-Chequear regularmate todo el EPP.

.

Por Mauricio Torti Besnier

.

¿Qué les parece el trabajo?

Lo presentan como si fuera un gran trabajo, pero por lo que veo en el video, es uno de los peores ataques que he visto y más encima le ponen música.
Por favor vea el video.

Vea que pasa en el 04:43.

¿Por qué no lo hicieron desde el principio?

Humphry Davy

Destacado químico británico

Nació el 17 de diciembre de 1778, en Penzance, Cornualles.

En el año 1798 inicia experimentos sobre las propiedades médicas de algunos gases, y descubre los efectos anestésicos del óxido nitroso (gas hilarante). Fue profesor adjunto de química en la Institución Real de Londres en 1801 y un año después se le nombró profesor.

En esta institución, realiza investigaciones sobre los efectos de la electricidad en los compuestos químicos. En el año 1807 recibió el premio Napoleón del Instituto Francés. Fabricó la mayor batería construida hasta entonces, con 250 células y pasó una corriente eléctrica potente a través de soluciones de varios compuestos sospechosos de contener elementos químicos no descubiertos. Aisló con este método electrolítico el potasio y el sodio. Además preparó calcio con el mismo método.

Descubrió el boro y demostró que el diamante está compuesto de carbono. Sus experimentos con los ácidos indicaron que es el hidrógeno, y no el oxígeno, el que produce las características de los ácidos. Inventó la lámpara de seguridad para los mineros en 1815. Por esto y por las investigaciones descritas recibió la medallas de oro y plata de Rumford de la Sociedad Real. Nombrado sir en 1812, fue baronet en 1818. En 1820 fue presidente de la Sociedad Real.

Sir Humphry Davy falleció el 29 de mayo de 1829 en Ginebra.

Lámparas Davy para la minería.

*buscabiografias.com

Videos

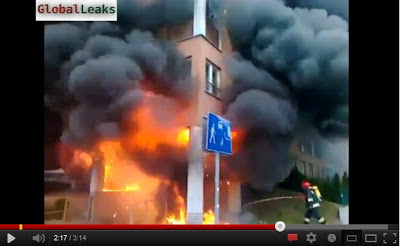

Cuando aplicar grandes chorros no sirve

Refrescando la memoria repito "Para grandes incendios grandes chorros y pocos pitones**", recalcando que personalmente prefiero pitones manuales.

¿Por qué prefiero pitones manuales en éste caso? Si sabemos que por los monitores pasa más agua. La respuesta es fácil...

Respondo con otra pregunta ¿Para que lanzar tanta agua si no llega al objetivo?

Un pitón manual es más fácil de reubicar que un pesado pitón monitor fijo. Éste vídeo es un claro ejemplo cuando el agua no llega al fuego, de aquí el titulo "Cuando aplicar grandes chorros no sirve". En éste incendio tambien se utilizaron pitones manuales que tampoco funcionaron aplicados desde la calle.

Hacer ingresar personal con una línea manual es una locura cuando el fuego ya está muy avanzado, bien FDNY por no arriesgar a su personal, quizás la diferencia la hubiese hecho un ingreso temprano atacando ofensivamente el entretecho ¿lo intentaron? porque de nada sirvió cinco grandes chorros de agua desde la calle.



**En Chile es aplicable ésta recomendación de pocos pitones a diferencia de NY, donde hay grifos con gran capacidad de flujo.
